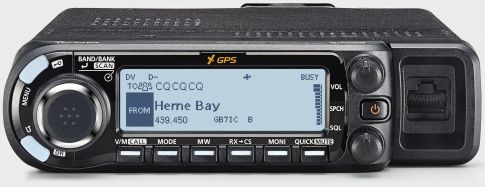

Icom ID-4100E

ALLGEMEIN

Frequenz-bereich

Senden

Empfang

144–146, 430–440 MHz

118–174, 230–550 MHz

(garantiert nur 144–146, 430–440 MHz)

Modulationsarten

F2D, F3E, F7W

Sendearten

DV, FM, FM-N, AM

(nur Empfang)

, AM-N

(nur Empfang)

Betriebstemperaturbereich

–10 °C bis +60 °C

Frequenzstabilität

±2,5 ppm

(–10 °C bis +60 °C bei 25 °C)

Antennenimpedanz 50Ω (SO-239)

Speicherkanäle

1000 normale Kanäle, 4 Anrufkanäle,

50 Suchlaufeckfrequenzen, 1500 Repeater- und

300 GPS-Speicher

Stromversorgung

13,8 V DC ±15 %

Stromaufnahme Sende 13,0 A

150 × 40 × 171,9 mm

(Haupteinheit und Bedienteil)

122 × 40 × 29,7 mm

(nur Bedienteil)

Gewicht ca.  1.2 Kg

SENDER

Sendeleistung

(bei 13,8 V DC)

50 W, 15 W, 5 W

(High, Mid, Low)

max. Frequenzhub

±5,0 kHz / ±2,5 kHz

(W/N)

Nebenaussendungen

unter –60 dBc

Mikrofonimpedanz

600

Ω

(8-polig, modular)

EMPFÄNGER

Zwischenfrequenzen

46,35 MHz / 450 kHz (1. ZF / 2. ZF)

Empfi ndlichkeit

FM, FM-N

DV

unter 0,18 μV

(Amateurbänder bei 12 dB SINAD)

unter 0,22 μV

(bei 1 % BER)

Squelch-Empfi ndlichkeit

unter 0,13 μV

(Schaltschwelle)

Selektivität

FM/FM-N

DV

über 60 dB/55 dB

über 50 dB

Nebenempfangs- und

Spiegelfrequenzunterdrückung

über 60 dB

NF-Ausgangsleistung

über 2 W (bei K = 10 % an 8

Ω

Last)

ext. Lautsprecheranschluss

2-polig, 3,5 (∅) mm/8 Ω

Empfänger-Empfindlichkeit

(außerhalb der Amateurbänder)

FM/FM-N (12 dB SINAD)

137–159,995 MHz

unter 0,32 μV

160–174,000 MHz

unter 0,32 μV

230–259,995 MHz

unter 1,8 μV

260–321,995 MHz

unter 0,56 μV

322–374,995 MHz

unter 0,56 μV

375–399,995 MHz

unter 0,56 μV

400–499,995 MHz

unter 0,32 μV

500–550,000 MHz

unter 0,56 μV

AM/AM-N (10 dB S/N)

118–136,991 MHz

unter 1,0 μV

230–259,995 MHz*

unter 5,6 μV

260–321,995 MHz*

unter 1,8 μV

322–374,995 MHz*

Mitgeliefertes Zubehör

• Handmikrofon HM-207S • Stromversorgungskabel OPC-345B

• Bedienteilkabel OPC-837 (3,5 m) • Mikrofonhaken • Ersatzsicherung
